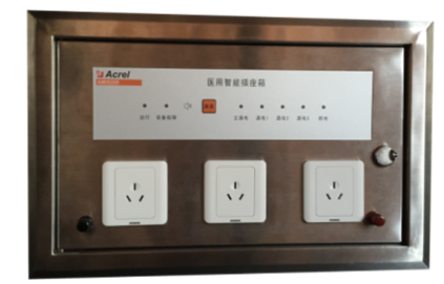

医疗配电设计新思路――医用智能插座箱的应用
安科瑞 华梅超
江苏安科瑞电器制造有限公司，江苏 江阴214405
1、引言
随着医疗科技的不断发展，越来越多的电气设备被应用到医疗场所中，伴随而来的是越来越多的医疗电气安全问题。为保障医疗场所的供电安全，国家标准已明确规定，在重要的医疗2类场所采用医用隔离电源系统供电，并装设绝缘监测装置;在医疗0类或1类场所，采用TN-S配电系统，装设剩余电流监测装置来实时监测各支路的漏电情况。
2、传统的配电方案
对于0类或大多数1类医疗场所，由于无医疗电气设备使用，或所使用的医疗电气设备仅与人体非致命部位接触，这些场所的配电可采用TN-S系统配电，同时附以普通的不大于30mA的漏电保护设备即可。对于某些1类场所如产房、血透中心、抢救室等，对漏电要求通常要高于普通的医疗场所，在现行的配电设计中，多采用不大于10mA漏电报警的剩余电流监测装置，来监测每个支路的漏电流。现行的设计方案如图1所示(以某血透中心为例)：
