Acrel-5000建筑能耗分析管理系统

一、系统简介

Acrel-5000建筑能耗监测系统由能耗计量装置、数据采集器、网络通信设备构成，系统具有数据采集、数据存储、数据处理及分析、系统管理、系统运行状态监控和故障诊断功能，并能将各类数据及信息传送到上信息中心。

系统应用软件符合《国家机关办公建筑和大型公共建筑能耗监测系统软件开发指导说明书》中对软件功能框架的描述和对软件功能的要求，能对建筑节能监测数据按照分类、分项的原则进行统计分析，生成并展示建筑各分类、分项能耗、单位面积能耗、总能耗统计数据及相关图表，便于找出高能耗点或不合理的耗能习惯，有效节约能源，为用户进一步的节能改造或设备升级提供准确的数据依据。

二、系统结构

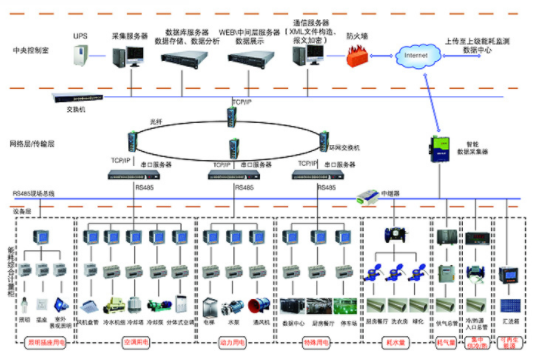

Acrel-5000建筑能耗分析管理系统以计算机、通讯设备、测控单元为基本工具，根据现场实际情况采用现场总线、光纤环网或无线通讯中的一种或多种结合的化的组网方式，为大型公共建筑的实时数据采集及远程管理与控制提供了基础平台，它可以和检测设备构成任意复杂的监控系统。开放性、网络化、单元化、组态化的采用面向对象的分层、分级、分布式智能一体化结构。建立如下层次结构：
