环保用电 分表计电 污染治理设施用电监管系统
二、中心端监控系统--环保用电 分表计电 污染治理设施用电监管系统
中心端监控系统可以统一对现场监测设备进行管理,更改配置参数、调整采集频率、设置产污、治污设施与现场监测设备的关联关系。
现场端采集设备数据上传至中心端监控系统后,中心端应立即对数据进行预处理,根据上报的电压、电流、功率因数、功率等数据进行数据稽核,剔除异常数据后将数据推入待处理队列。数据处理模块从待处理队列提取数据后根据关联关系判定生产设备、治理设备的启停状态,并根据设备的主备关系、运行周期综合得出治理设备异常关停的结论。
对于停限产、削峰等用途的监测点,应能使用设备运行功率判断启停状态,使用定义的时段用电量判断周期运行情况,使用划分监测点群组的方式判断一组监测点的停运比率,进而得出停产、限产、削峰等指令执行情况的判定结论。
中心端监控系统具有治理设备运行异常、停限产执行异常、削峰绩效的统计功能,可以查询发生异常的排污单位名单,并能通过图表的形式直观表达异常发生时的情况。同时提供异常排污单位填写异常发生原因、上传现场照片、对异常情况进行说明的功能。
中心端监控系统可以对各地区已安装监控设备的排污单位进行统计、通过地图的形式展现排污单位分布情况、查询排污单位信息。可以对各排污单位、生产设备、治理设备的用电数据进行查询,可以按地区、行业进行统计、对比,可导出数据报表,可以对登录系统的账号进行管理、分配使用权限。
三、平台主要功能--环保用电 分表计电 污染治理设施用电监管系统
平台登录
在浏览器打开云平台链接、输入账户名和权限密码,进行登录,防止未授权人员浏览有关信息。
平台

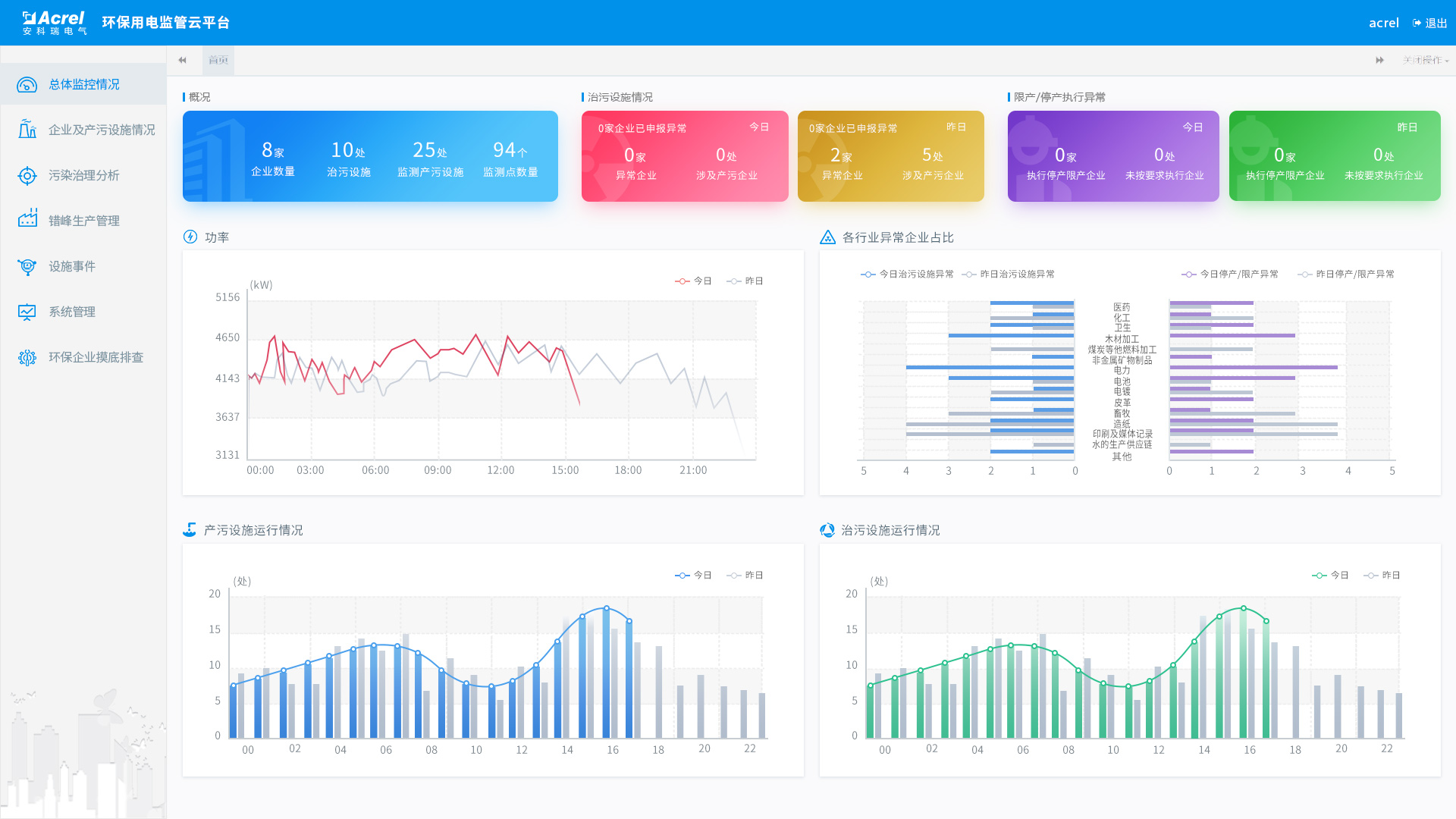

平台显示企业概况,用电统计,产污设施运行柱状图,治污设施运行柱状图,如图所示:
企业概况
显示接入的企业数,设备数和监测点位数,治污设备的当前运行状况和停产限产的异常状况等信息。
用电统计
以曲线图的方式展示企业昨日和今日用电情况。
产污设施运行柱状图
显示昨日和今日产污设施按小时运行数的柱状图。
治污设施运行柱状图
显示昨日和今日治污设施按小时运行数的柱状图。
实时监控
采集现场用电信号,可以查看企业、车间设备、监测点各级的统计情况,包括生产状态、设备状态、电流、电压、用电、功率等,默认显示昨日/今日曲线,可选择具体的时间并生成曲线,其中用电和功率曲线中包含设置的设备启停阀值,企业整体用电中显示企业停产的阈值。
根据设置的启停阈值,判断生产时间和治污设施运行时间是否吻合,与停产限产计划是否有时间冲突,如图所示:
异常实时报警
通过关联分析、超限分析、启停时间分析,及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况,同时通过数据分析还可以实时监控限产和停产整治企业运行状态,如图所示:
统计分析
产污分析
统计企业/行业在某个时间段内的产污数量。
减产减排分析
统计企业在污染日、非污染日的负荷对比,以小时为单位展示功率曲线。
企业用电监控
可查询企业/行业的日功率曲线,默认是今日/昨日对比,可选择对比的日期。
能耗报表
统计企业/行业在某个时间段内的用电量,可按日/月/年进行统计和分析。
手机APP
AcrelCloud-3000环保用电监管云平台支持Android、ios系统APP,方便用进行行业/企业查询、报警、故障查询,实时监控数据查询,分闸操作,探测器详细信息查询等功能。
