PZ系列可编程智能电测表
一、PZ系列交流检测仪表
1.概述
该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。
2.型号说明

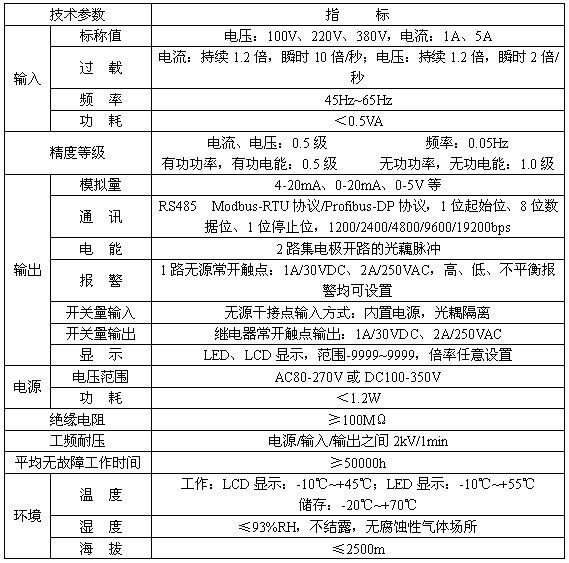

3.技术指标
4.产品规格
·48型产品规格
·72型产品规格
注：
(1)“■”为标配功能，“□”为选配功能；
(2) PZ72(L)-AI、AI3、AV、AV3、F、P、E的J(继电器越限报警输出)与第二路开关量输出复用，其他型号J功能的数量与开关量输出一致；
(3) PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；
(4) PZ72(L)-E4(/H)在选配KC(2DI/2DO)功能时具备一路有功电能脉冲信号输出端口，无辅助功能时具备两路脉冲输出端口。
(5) PZ72-F带1路模拟量输出，PZ72L-F不带模拟量输出。

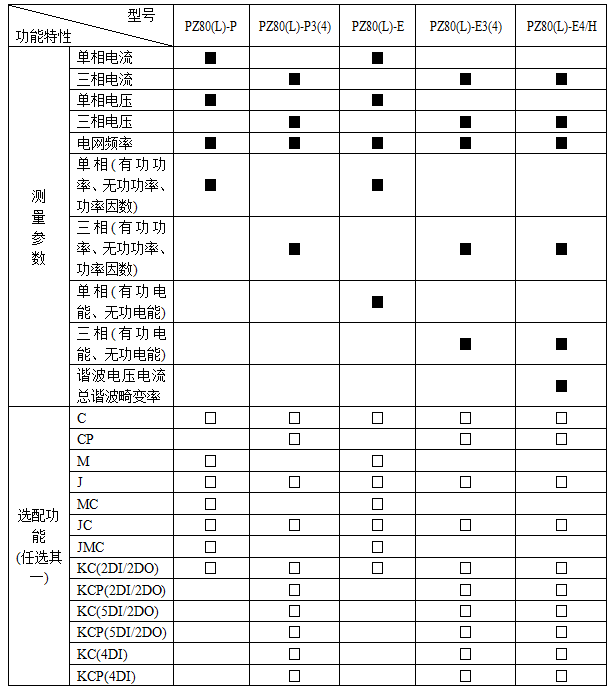

·80型产品规格
（一）
（二）
注：
(1)“■”为标配功能，“□”为选配功能；
(2) PZ80(L)-AI、AI3、AV、AV3、F、P、E的J(继电器越限报警输出)功能与第二路开关量输出复用，其他型号J功能的数量与开关量输出一致；
(3) PZ80(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；
(4) PZ80(L)-E3(4) (/H)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO)功能时无脉冲信号输出端口，无辅助功能时具备两路脉冲输出端口；
(5) PZ80(L)-AI3、AV3最多可带3路模拟量输出，PZ80-F带1路模拟量输出，PZ80L-F不带模拟量输出。
·96型产品规格
（一）
（二）
注：
(1)“■”为标配功能，“□”为选配功能；
(2) 继电器越限报警（J）功能的数量与开关量输出数量一致；
(3) PZ96(L)-E3(4)在选配4DI功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口，在选配（2M、4DI2DO2M2C）功能或无辅助功能时具有两路脉冲信号输出端口；
(4) PZ96(L)-AI、AI3、AV、AV3最多可带3路模拟量输出，PZ96(L)-P3(4)、E3(4)、PZ96L-E4/H最多可带2路模拟量输出，PZ96-F带1路模拟量输出，PZ96L-F不带模拟量输出。
(5) 选配事件记录功能时，必需为液晶表且配置DI或DO功能。

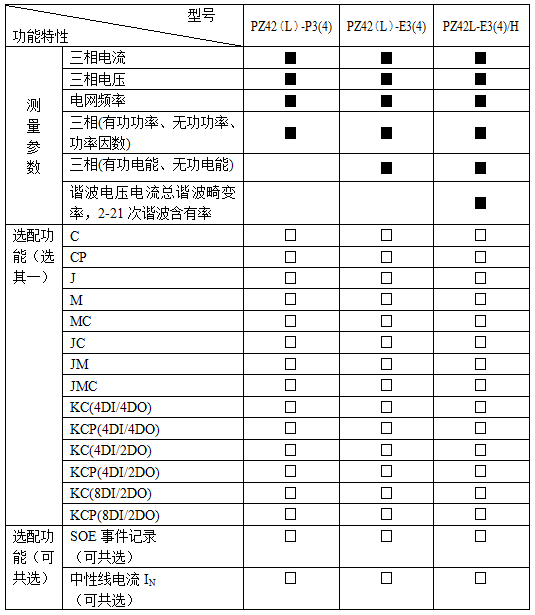

·42型产品规格
注：
(1)“■”为标配功能，“□”为选配功能；
(2) 继电器越限报警（J）功能的数量与开关量输出数量一致；
(3) PZ42(L)-E3(4)在选配KC(8DI/2DO)功能时无脉冲信号输出端口。
(4) PZ42(L)-AI、AI3、AV、AV3最多可带3路模拟量输出，PZ42(L)-P3(4)、E3(4)、PZ42L-E4/H最多可带4路模拟量输出，PZ42-F带1路模拟量输出，PZ42L-F不带模拟量输出。
(5) 选配事件记录功能时，必需为液晶表且配置DI或DO功能。
5.外形尺寸
